Supape pneumatice cu bilă

Inel O-	HNBR
Acționator pneumatic	Un singur act
Izvor mic	SS304
Minge mică	SS304
Jug	SS304
Flanșă Gland	ASTM A351 CF8
Ambalare	Grafit
Scaun stem	304+PTFE
Tulpina	XM-19
Inelul scaunului	ASTM A182 F304+Ni55
minge	ASTM A182 F304+Ni60
Capota	ASTM A351 CF8
Garnitură	Grafit flexibil/SS304
Nuca capota	ASTM A194 Gr.8
Șurub capota	ASTM A913 Gr.B8
Corp	ASTM A351 CF8

-Bi-direcțională

Design -anti-exploziv

-Fire Safe conform API607, IS010497

-Capotă cu șuruburi (ne-extinsă)

-Rugozitate ca 125-250 AARH

-Material ca Sour Service NACE Mr01-75

-Presiune-temperatura ca ASME B16. 34

-Scaun metalic

Designul avansat împuternicește aceste supape pneumatice cu bilă cu flux optim optimizat și etanșare bidirecțională a scaunului metalic. Tija integrată anti-explozie și structura sigură-incendiului asigură o siguranță operațională ridicată. Conform cu NACE MR01-75 și cu standardele internaționale majore, adoptă materiale premium rezistente la coroziune-și control pneumatic cu o singură acțiune-. Oferind o etanșare etanșă stabilă și o performanță anticorozivă remarcabilă, se adaptează perfect gazelor naturale, acizilor slabi și mediilor alcaline pentru servicii fiabile pe termen lung în condiții industriale PN16.

PORT complet -Designul cu alzaj complet permite fluidului să treacă prin supapă fără obstacole, reducând rezistența fluidului și îmbunătățind eficiența generală a conductei.

BI-DIRECȚIONAL -Capacitatea de curgere bi-direcțională permite instalarea inversă, sporind flexibilitatea conductei și scăzând costurile de întreținere.

Design anti-explozie -Previne ejectarea tijei și deteriorarea echipamentului la presiune și temperatură ridicată.

Securitate împotriva incendiilor conform API607, ISO10497 -Menține etanșeitatea în siguranță în timpul accidentelor de incendiu, respectând standardele industriale de protecție împotriva incendiilor.

Material ca serviciu acru NACE MR01-75 -Adoptă materiale anti-corozive ridicate pentru condiții dure de lucru.

Scaun metalic -Are duritate ridicată și rezistență la uzură, potrivite pentru medii complexe pentru a prelungi durata de viață.

Adaptare largă a specificațiilor



Bila din oțel inoxidabil cu așezare metalizată DN50 pulverizată cu Ni60 este proiectată profesional pentru a se integra perfect și stabil într-o gamă largă de sisteme de conducte industriale. Aceste supape industriale robuste sunt aplicate pe scară largă în industria petrolieră, chimică, farmaceutică și de prelucrare, oferind performanțe stabile și de lungă durată-în același timp adaptându-se perfect la spațiile de instalare compacte și restrânse.

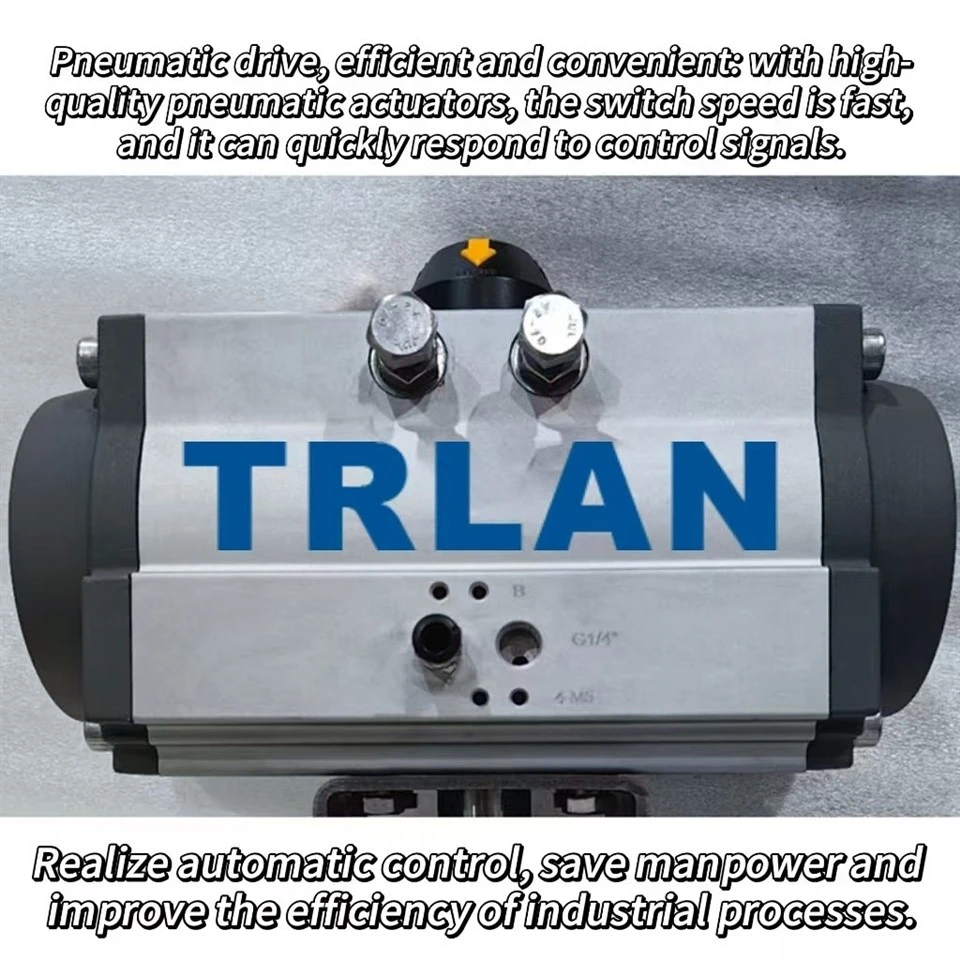

Acționare pneumatică – eficientă și receptivă



Echipat cu actuatoare pneumatice cu acțiune simplă-de înaltă calitate-, această supapă cu bilă automată oferă viteze rapide de comutare și răspuns imediat sensibil la semnalele telecomenzii. Permite automatizarea completă-procesului, reducând efectiv intervenția manuală și costurile cu forța de muncă, sporind în același timp mult eficiența operațională și siguranța generală în sistemele de conducte industriale moderne.

robinet cu bilă ISO 5211



Supapa cu bilă iso 5211 este folosită în mod obișnuit pentru conexiunea comună cu actuatoarele de pe piață. Și toate șuruburile pentru conectarea jugului și a actuatorului cu șuruburi din oțel inoxidabil. Și tija adoptă cel mai bun material ASTM A182 F XM-19 cu rezistență ridicată la tracțiune, în special pentru funcționarea frecventă a actuatorului.

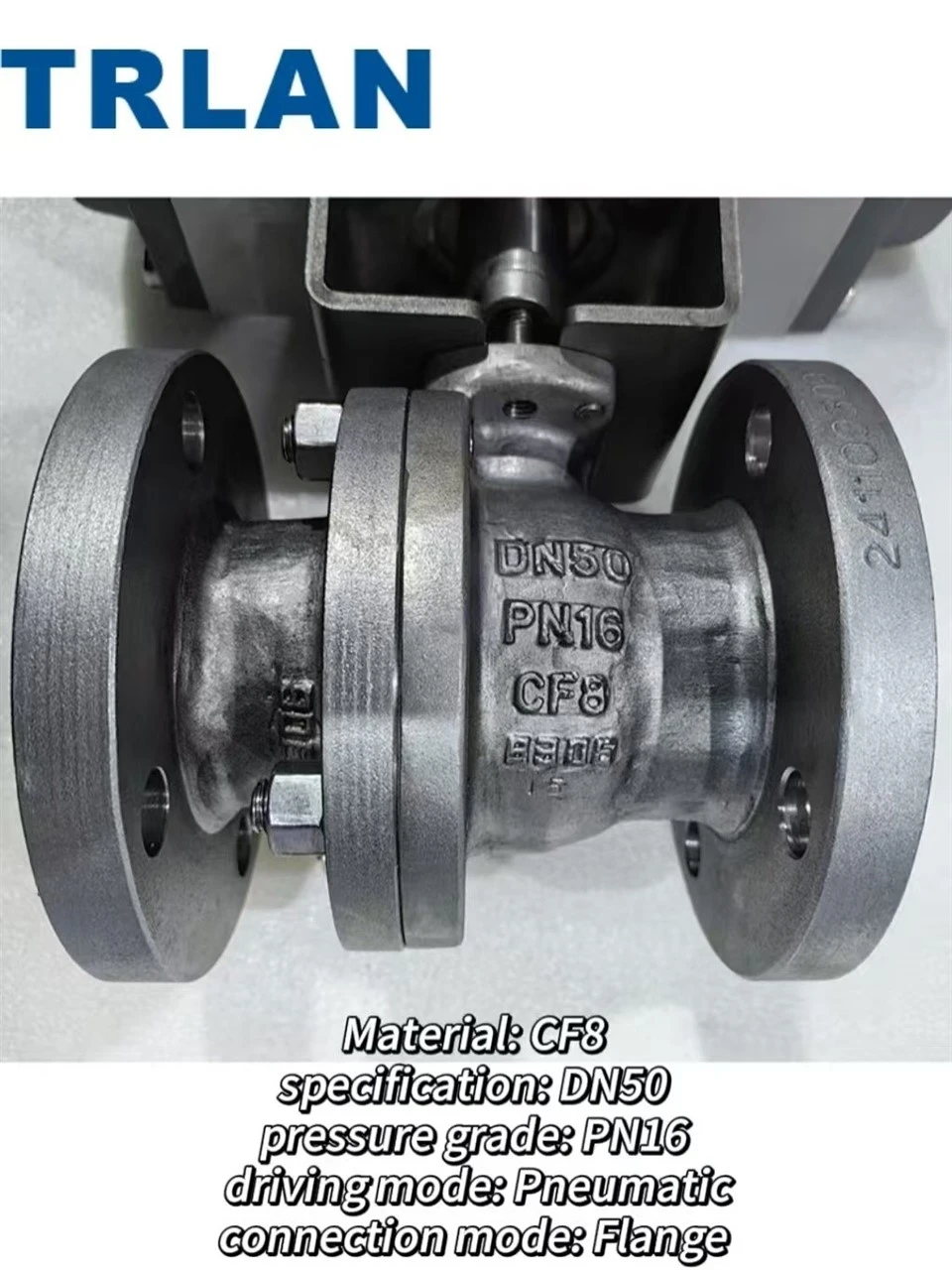

Specificații supapei



Turnate în oțel inoxidabil CF8 de înaltă calitate-, aceste supape din oțel inoxidabil îmbină o supapă cu bilă DN50-pasaj complet cu o presiune nominală PN16 și o acționare pneumatică fiabilă, creând o supapă cu bilă acționată compactă, dar-de înaltă performanță. Proiectat cu conexiuni cu flanșă pentru o integrare fără sudură în conductele industriale, acesta exemplifică pe deplin durabilitatea, precizia și stabilitatea cerute de supapele industriale moderne. Oferă performanțe de oprire-consecvente și repetabile într-o gamă largă de aplicații, de la skid-uri de procesare chimică la sisteme de utilitate farmaceutice, asigurând o funcționare fiabilă în diverse scenarii industriale.

• Certificat de sistem de management al calității|Certificat de sistem de management de mediu|Certificat de sistem de management al securității și sănătății în muncă
• Certificat de Autoritate pentru a utiliza monograma oficială API|API-6D -2241| API Spec Q1®
• Verificarea conformității|ICR/VC/HM241090
• EAC
• Certificat de siguranță funcțională SIL|EN60079|GB/T3836|ISO17292|API6D-2241|API608|API609|API600|API603|API602|DIN3352|DIN3356|DIN3357|DIN3354|EN10434|EN1984|EN13709|EN593|EN3356|GB/T 12234|GB/T 12235|GB/T 12236|GB/T 12237|GB/T 12238|BS1873|BS1868|BS5351
• Contract de reprezentant al UE
• II2 G EX DIIC T1
• Certificat de brevet de model de utilitate
